冰蓄冷技術作為現代建筑節能的重要手段，通過利用夜間低谷電價制冰蓄冷，白天融冰供冷，顯著降低空調系統運行成本。而作為冰蓄冷系統的核心組件之一，水箱內的U型不銹鋼換熱管設計直接關系到系統的蓄冷效率、穩定性和壽命。本文將從設計原理、材料優勢、應用特點等方面，解析這一關鍵技術。
一、冰蓄冷機組工作原理與水箱功能
冰蓄冷機組主要由制冷主機、蓄冰水箱、換熱器及控制系統組成。其核心過程為：
夜間制冰：在電價低谷時段，制冷主機將水箱中的水或乙二醇溶液降溫至冰點以下，使水在換熱管外表面結冰，儲存冷量。
日間融冰供冷：白天用電高峰時，通過循環泵將高溫回水送入水箱，與冰層換熱后輸出低溫冷水供空調使用。
水箱內的U型不銹鋼換熱管在此過程中承擔雙重角色：
制冰階段：作為冷媒(如乙二醇溶液)的流通管道，將冷量傳遞給周圍水體。
融冰階段：作為冷水循環通道，吸收冰層融化釋放的冷量。
二、U型不銹鋼換熱管的設計優勢
相較于傳統直管或盤管設計，U型不銹鋼換熱管在冰蓄冷系統中具有顯著技術優勢：
高效傳熱與均勻結冰
增大接觸面積：U型彎管結構使管道在有限空間內均勻分布，增加與水的接觸面積，提升結冰與融冰效率。
減少流動死角：U型設計配合合理的管間距布局，可避免直管末端流速降低導致的局部冰層過厚問題，確保冰層均勻生長。
抗凍脹與應力釋放
柔性結構適應形變：冰層形成時體積膨脹會產生巨大壓力。U型管的彎曲結構能夠通過微小形變吸收應力，避免管道破裂，尤其適合低溫環境。
減少焊接點：整根U型管一次成型，減少了直管拼接的焊縫數量，降低泄漏風險。
耐腐蝕與長壽命
不銹鋼材質特性：采用304或316L不銹鋼，抗氯離子腐蝕能力遠優于普通碳鋼管，適用于長期接觸水、乙二醇溶液及低溫環境。
表面光滑抑垢：不銹鋼管內壁光潔度高，可延緩水垢沉積，減少維護頻率。
三、關鍵技術參數與選型要點
材料選擇
316L不銹鋼：適用于含氯離子較高的水質(如沿海地區)，耐點蝕和縫隙腐蝕。
壁厚設計：通常為0.8~1.5mm，需根據工作壓力(常壓或加壓系統)及抗凍脹需求綜合確定。
結構優化
管徑與間距：常用管徑為DN15~DN25，管間距需兼顧換熱效率與冰層膨脹空間。
U型彎半徑：彎頭半徑過小易導致流動阻力增加，一般不小于3倍管徑。
安裝工藝

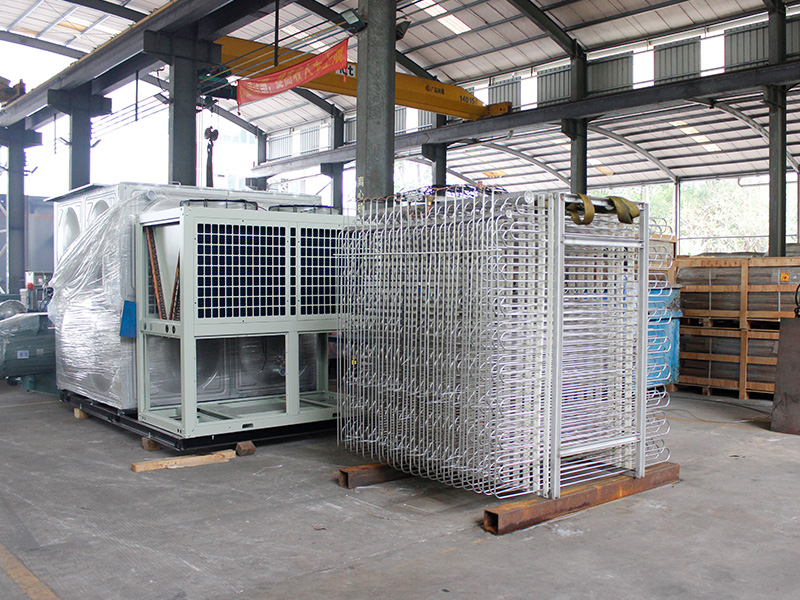

整體模塊化預制：U型管組在工廠焊接成模塊，現場直接吊裝入水箱，減少施工誤差。
支撐固定設計：采用尼龍或不銹鋼支架固定管道，避免水流沖擊導致振動磨損。
四、實際應用案例與效益分析
案例：某商業綜合體冰蓄冷系統
配置：水箱容積800m3，內置316L不銹鋼U型換熱管(DN20，壁厚1.2mm)，總換熱面積2200㎡。
運行效果：
蓄冷效率提升15%，日間供冷時長延長至8小時;
管道零腐蝕泄漏，10年內無需更換;
年節省電費約45萬元，投資回收期<4年。
五、未來發展趨勢
復合涂層技術：在不銹鋼表面噴涂防腐或抑垢納米涂層，進一步提升耐久性。
智能監測系統：集成溫度、壓力傳感器，實時監控冰層厚度與管道狀態，優化蓄冷策略。
輕量化設計：通過薄壁高強不銹鋼材料(如雙相鋼)降低管道重量，減少水箱承重要求。
U型不銹鋼換熱管憑借其高效傳熱、抗凍脹及耐腐蝕特性，已成為冰蓄冷機組水箱設計的優選方案。隨著材料科學與制造工藝的進步，這一技術將進一步推動冰蓄冷系統在綠色建筑、區域供冷等領域的規?；瘧?yīng)用，為實現“雙碳”目標提供關鍵支撐。
